Машина для пробивки шин

Благодаря превосходным механическим характеристикам и приверженности обслуживанию клиентов станки для обработки шин с ЧПУ MAC™ продаются в 75 странах и регионах и стали выбором номер один для мировых производителей электрических распределительных устройств и заводов по производству электрических панелей, которым требуются автоматические станки для обработки шин с ЧПУ.

Для эффективной обработки медных и алюминиевых шин MAC™ объединяет преимущества обработки шин двух производителей шинопроводного оборудования: Передовое оборудование SUNSHINE™ и встроенная технология программного обеспечения MAC™Этот станок для обработки шин с ЧПУ разработан на основе почти 20-летнего опыта, что гарантирует соответствие характеристик каждого станка реальным потребностям заказчиков и их фактическим производственным потребностям.

Пробивные станки MAC™ с ЧПУ для шин — это многофункциональные, гибкие и достаточно мощные станки, способные удовлетворить сложные и разнообразные потребности наших клиентов в обработке шин. Более того, Каждая машина полностью настраивается под требования заказчика, включая защитные решетки и варианты маркировки деталей (точечная или лазерная маркировка) в соответствии с вашими уникальными рабочими спецификациями и сложными потребностями.

Примечание: Используя программное обеспечение для раскроя на базе Mac и возможности быстрой настройки, наш станок для пробивки и резки шин с ЧПУ серии MX602K может обмениваться данными с Гибочный станок с ЧПУ серии NC.40ZB и станок для снятия фаски с шин с ЧПУ. Вместе с автоматическая система загрузки и разгрузки, они образуют линию по производству шин с ЧПУ. Свяжитесь с нашим техническим инженером. Мисс Лиза для индивидуального решения линии по производству шин.

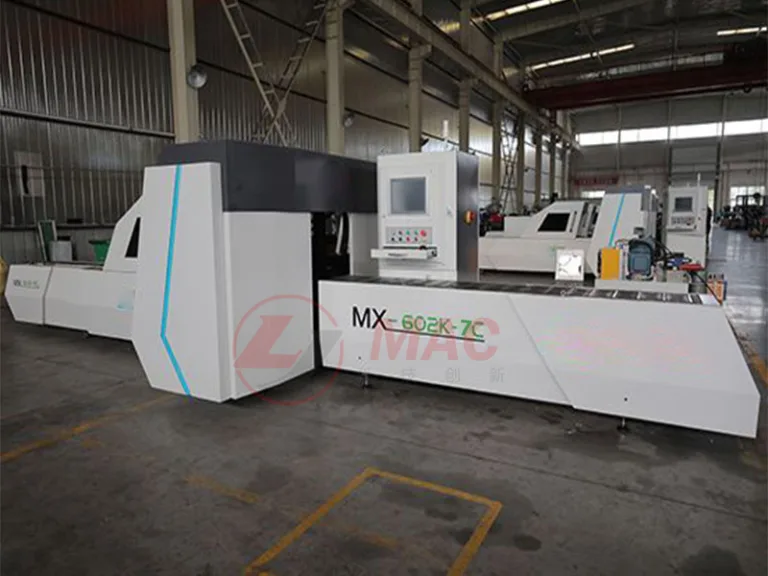

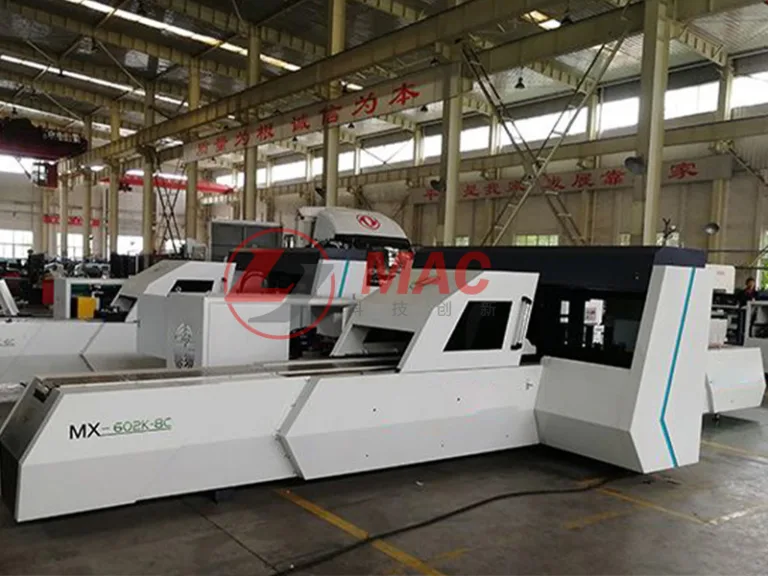

Станок для обработки медных шин серии MAC™ MX602K — это решение с ЧПУ для эффективной обработки медных и алюминиевых шин. Оснащен 9 станций, в том числе 8 станций пробивки и 1 станция резки, Серия MX602K может похвастаться максимальной гидравлической мощностью 600 кН и может обрабатывать медные шины. до 6000 мм в длину, 200 мм в ширину и 15 мм в толщину.

Система ЧПУ использует замкнутый контур ПЛК немецкой компании Beckhoff, который обеспечивает многоосное управление движением и высокоскоростной сбор данных по сравнению с разомкнутым ПЛК Siemens. Шиномонтажный станок серии MX602K демонстрирует впечатляющую производительность пробивки и резки при выполнении сложных требований по обработке шин, в частности, при пошаговой пробивке.

Машина для пробивки шин серии MX602K использует 6-осевое управление движением, оснащенный шестью серводвигателями, управляющими подачей, пробивкой, автоматической сменой штампов и выгрузкой готовой продукции. Скорость обработки достигает 75 м/мин, производя одна готовая шина каждые 10 секунд. Система подачи использует специальное приспособление, замена оригинального гидравлического управления на управление серводвигателем, Обеспечивая полноту процесса обработки и минимизируя погрешность. Подающий узел оснащен линейными направляющими (PEK, Италия) и серводвигателями переменного тока (Rexroth, Германия), что гарантирует повторяемость. точность ± 0,1 мм.

• Маркировка деталей: лазерная маркировка, матричная маркировка
• Защитные меры: физические барьеры, защитные решетки
• Автоматическое сортировочное устройство
• Автоматическая система загрузки и разгрузки

Наша техническая группа настаивает на совершенствовании технологии обработки шин для достижения идеального соответствия между программным обеспечением и оборудованием, чтобы каждая шина, обрабатываемая каждым устройством, соответствовала стандартам проектирования, поперечное сечение шины гладкое и без заусенцев, и обеспечивает минимизацию отходов медных шин и их соответствие строгим отраслевым требованиям.

В 2005 году команда инженеров MAC™ Software выпустила версию 1.0 своего программного обеспечения для раскроя. Благодаря почти 20 годам передового опыта на заводах клиентов и бесчисленным обновлениям и доработкам, программное обеспечение MAC™ для раскроя легко интегрирует данные CAD/CAM и может обрабатывать широкий спектр сложных чертежей клиентов и производственных процессов. Интеллектуальная система управления остаточным материалом автоматически оптимизирует технологические процессы обработки деталей, увеличивая коэффициент использования медных шин до более чем 98% и эффективно снижая процент брака.

• Поддерживаемые форматы: 2D (.dxf, .dwg), 3D (.stp, .step)
• Импорт, создание и редактирование 2D/3D-чертежей
• Расчет вложенности
• Преобразование чертежей в производственный код (html, CSV)

Компания MAC™ выпустила автоматическую систему разгрузки и загрузки для своих ЧПУ-штамповочных станков серии MX602K. Эта система, интегрированная в систему MES, поддерживает интеллектуальное планирование партий заказов и автоматически планирует производство на основе приоритета заказа. Эта система автоматизирует обработку медных шин, сокращает ручной труд и увеличивает загрузку производственной линии более чем на 20%, значительно повышая эффективность производства шин.

Эта новая программируемая система зажима и загрузки оптимизирует автоматизированные производственные процессы, не требуя дополнительного персонала. Операторы могут загружать медные прутки различной ширины и длины в соответствии с рабочим списком. После программирования система берёт медный пруток с сортированной полки, оценивает его размеры, закрепляет его, выполняет заданные операции пробивки и резки, а затем доставляет его на участок готовой продукции.

Автоматизированная система разгрузки и загрузки состоит из зоны сортировки и распаковки, зоны ручной укладки, зоны хранения и зоны загрузки. Также имеется выделенная зона гибки (Гибочный станок с ЧПУ для шинопроводов), зона лазерной маркировки и зона обработки фаски (Станок для снятия фаски с шин с ЧПУ). Общая планировка квадратная и разумная, занимает небольшую площадь.

Имея более 2540 довольных клиентов и участвуя в более чем 58 международных мероприятиях, мы по-прежнему стремимся предоставлять оборудование для изготовления шин мирового класса и оперативную техническую поддержку в любое время и в любом месте.
